Rullgardiner RT-32 · RT-40 · RT-45 – Måttbegränsningar beroende på tyg och styrning
Våra frilhängande rullgardiner i RT-serien finns i flera systemstorlekar (32, 40 och 45 mm).
Produktens maximala mått beror på två faktorer:
styrningstyp (kedja, motor eller vev) och tygets vikt/tjocklek.
Tunnare dukar (under 230 g/m²) kan tillverkas i större storlekar, medan
mörkläggande eller tyngre dukar (över 230 g/m²) kräver mindre maxmått
för att säkerställa driftsäker funktion och lång livslängd.

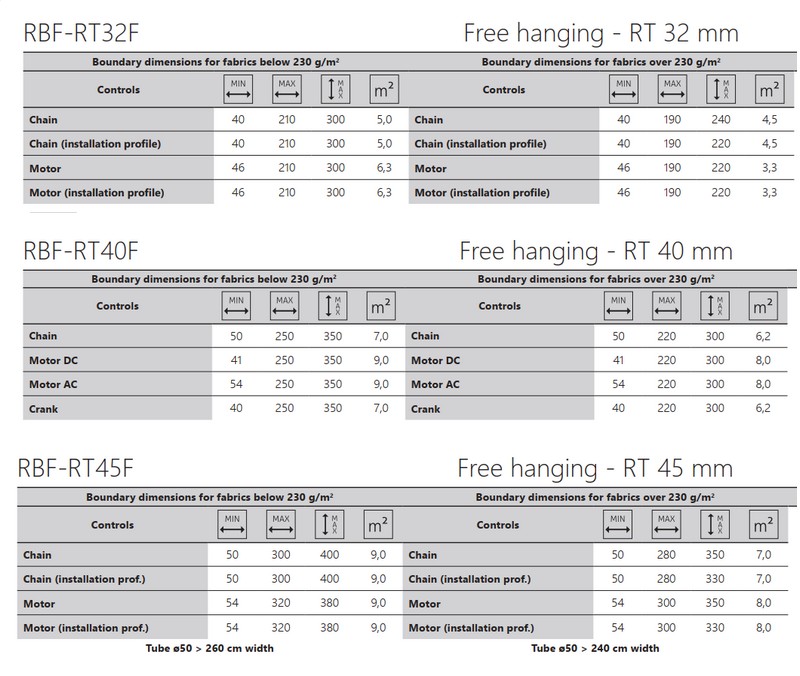

RT-32 mm – Frilhängande
Gränsmått för dukar < 230 g/m²
| Styrning | Min | Max B | Max H | m² |
|---|
| Kedja | 40 | 210 | 300 | 5,0 |
| Kedja (install.profil) | 40 | 210 | 300 | 5,0 |
| Motor | 46 | 210 | 300 | 6,3 |
| Motor (install.profil) | 46 | 210 | 300 | 6,3 |
Gränsmått för dukar > 230 g/m²
| Styrning | Min | Max B | Max H | m² |
|---|
| Kedja | 40 | 190 | 240 | 4,5 |
| Kedja (install.profil) | 40 | 190 | 220 | 4,5 |
| Motor | 46 | 190 | 220 | 3,3 |
| Motor (install.profil) | 46 | 190 | 220 | 3,3 |
RT-40 mm – Frilhängande
Gränsmått < 230 g/m²
| Styrning | Min | Max B | Max H | m² |
|---|
| Kedja | 50 | 250 | 350 | 7,0 |
| Motor DC | 41 | 250 | 350 | 9,0 |
| Motor AC | 54 | 250 | 350 | 9,0 |
| Vev | 40 | 250 | 350 | 7,0 |
Gränsmått > 230 g/m²
| Styrning | Min | Max B | Max H | m² |
|---|
| Kedja | 50 | 220 | 300 | 6,2 |
| Motor DC | 41 | 220 | 300 | 8,0 |
| Motor AC | 54 | 220 | 300 | 8,0 |
| Vev | 40 | 220 | 300 | 6,2 |
RT-45 mm – Frilhängande
Observera: Rör ø50 används vid bredder > 260 cm (duk < 230 g/m²)
och > 240 cm (duk > 230 g/m²).
Gränsmått < 230 g/m²
| Styrning | Min | Max B | Max H | m² |
|---|
| Kedja | 50 | 300 | 400 | 9,0 |
| Kedja (install.profil) | 50 | 300 | 400 | 9,0 |
| Motor | 54 | 320 | 380 | 9,0 |
| Motor (install.profil) | 54 | 320 | 380 | 9,0 |
Gränsmått > 230 g/m²
| Styrning | Min | Max B | Max H | m² |
|---|
| Kedja | 50 | 280 | 350 | 7,0 |
| Kedja (install.profil) | 50 | 280 | 330 | 7,0 |
| Motor | 54 | 300 | 350 | 8,0 |
| Motor (install.profil) | 54 | 300 | 330 | 8,0 |
Angivna värden är vägledande och kan variera beroende på tygval, rördiameter och montage.
Vid mått nära maxgräns rekommenderas teknisk kontroll innan beställning.
